蓄熱式氧化爐（RTO）的配氣閥是其核心部件之一，負責周期性切換氣流方向以實現蓄熱體的高效熱交換。不同結構的配氣閥在原理和壽命特性上均有顯著差異，旋轉式配氣閥和提升式配氣閥是目前應用最多的兩種配氣閥。

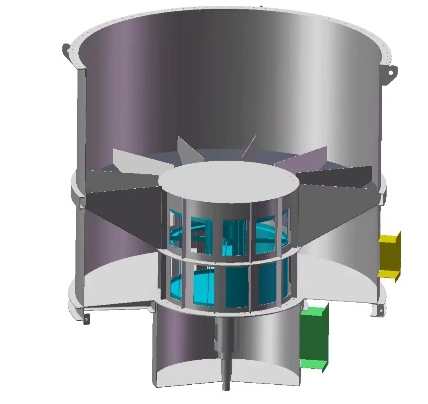

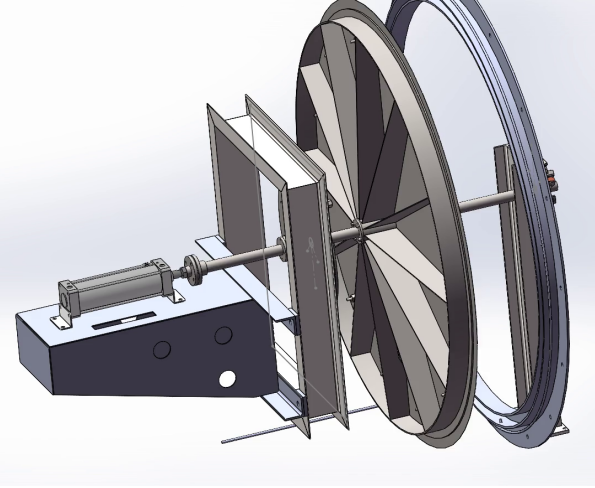

圖1 旋轉式配氣閥 圖2 提升式配氣閥
旋轉式配氣閥主要分為定子和轉子，定子靜止不動，轉子在變頻電機的帶動下勻速轉動，均勻的將氣體分配到進氣區、出氣區、吹掃區和死區。旋轉式配氣閥是旋轉式RTO的心臟，其在旋轉式RTO設備中的位置如圖所示：

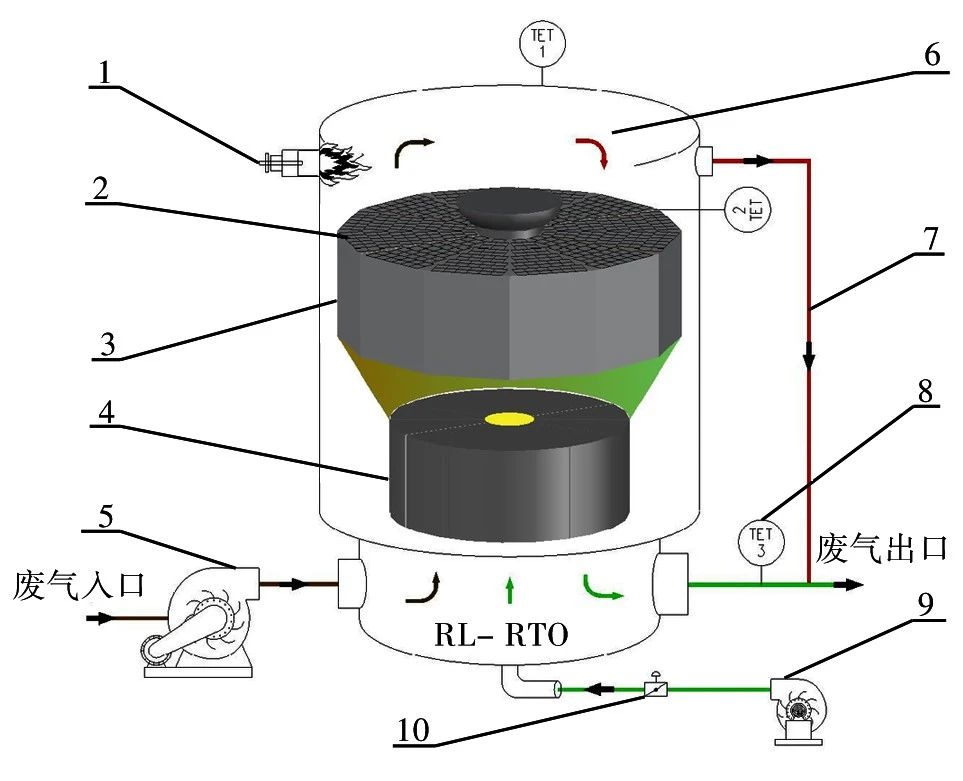

圖3 旋轉式RTO工藝原理圖
1—燃燒器;2—蓄熱體;3—蓄熱室;4—旋轉閥;5—廢氣引入風機;6—氧化室;7—超溫卸放管道;8—溫度傳感器;9—吹掃風機;10-吹掃閥。
以下是兩種結構配氣閥的工作原理及壽命分析：
工作原理
通過電機驅動帶有開口的旋轉閥閥體，周期性覆蓋不同蓄熱室的進出氣口，切換氣流方向。
氣流切換連續平滑，壓降小，切換頻率高，可顯著提升RTO的熱效率，適合對熱效率要求高且需要長期穩定運行的工況。
壽命分析
優勢：運動連續，可高頻切換，無沖擊振動，機械磨損均勻。
缺點：加工難度高，維修和更換的難度大。
維保壽命范圍：通常3-5年（取決于開機時長和維護）。
工作原理
采用氣動或液壓驅動閥板垂直運動，直接開啟/關閉蓄熱室的進出氣口，切換氣流方向。
結構簡單，切換速度快，但壓降較大，切換頻率高時（＞120秒/次），閥門壽命將大幅下降，切換頻率低時（＜120秒/次），RTO的熱效率大幅下降。適合對熱效率要求低且可周期性停機檢修的工況。
壽命分析
優勢：結構簡單，加工難度低，造價較低，維修便捷。
缺點：維護頻繁。
維保壽命范圍：0.5-1年。
