針對目前“沸石轉輪+RTO”VOCs焚燒系統天然氣消耗量大的問題，本文跟隨河北宏順旺吉環?？萍加邢薰?span style="color: rgb(198, 31, 8); box-sizing: border-box; visibility: visible;">以某船舶涂裝車間運行數據為依據，依托美國空氣凈化產業協會(ICAC)提出的RTO熱平衡關系，提出了系統性的天然氣消耗量計算方法，核算了空載運行時的天然氣消耗量，滿載運行時VOCs濃度，VOCs入爐濃度與RTO爐溫的關系。

首先，沸石轉輪+RTO的工藝流程圖如下：

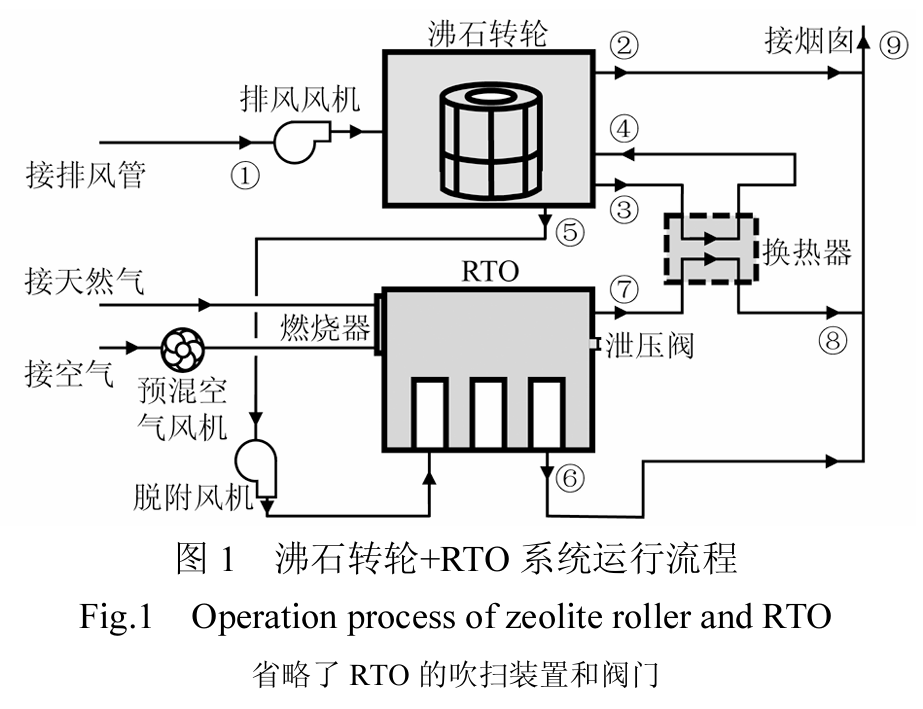

“沸石轉輪+RTO”運行流程如圖1所示

過程①:排風VOCs廢氣從排風管進入沸石轉輪進行VOCs吸附；

過程②:經沸石轉輪吸附的氣體成為凈氣,部分凈氣進入煙囪；

過程③:部分從沸石轉輪出口的凈氣進入換熱器吸熱,這部分氣體稱為脫附風；

過程④:吸熱升溫后的脫附風再次進入沸石轉輪,對VOCs 進行脫附；

過程⑤:脫附風攜帶較高濃度的VOCs進入RTO,首先經過蓄熱體預熱升溫,再進入爐膛進行氧化分解；

過程⑥:燃燒后的部分高溫?zé)煔饬鹘?jīng)蓄熱體并放熱,成為低溫?zé)煔夂笕缓筮M(jìn)入煙囪；

過程⑦:部分高溫?zé)煔膺M(jìn)入換熱器放熱,加熱脫附風；

過程⑧:放熱后的低溫?zé)煔膺M(jìn)入煙囪；

過程⑨:所有進煙囪的凈氣混合后排入大氣。

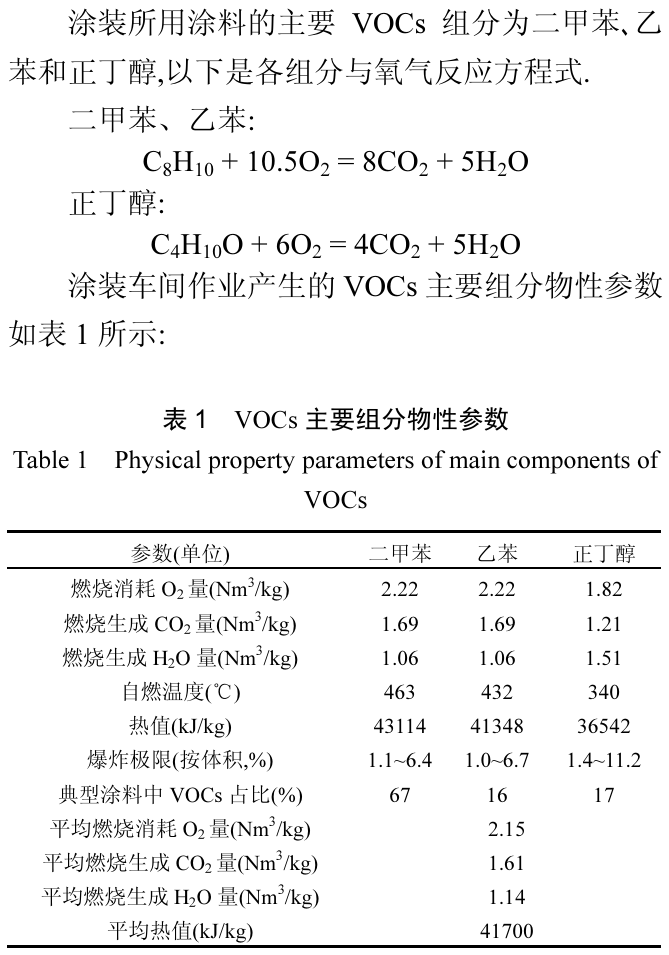

其次，VOCs重要組分物性參數如下：

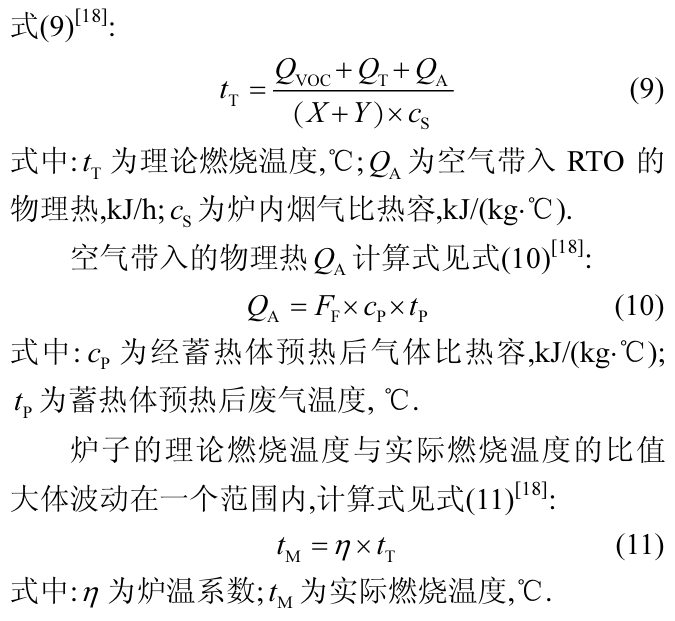

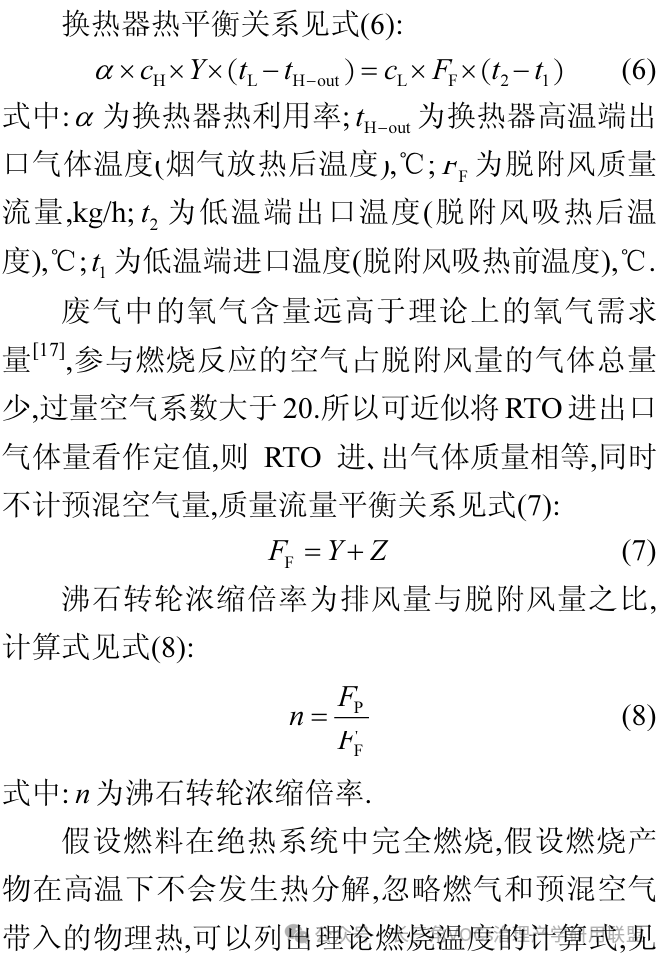

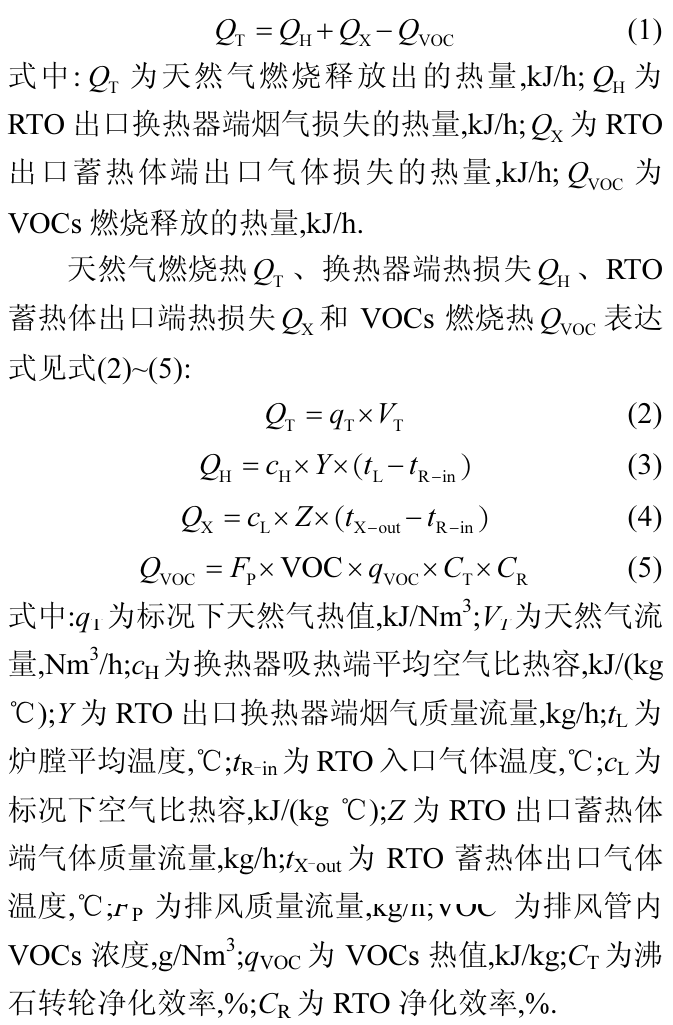

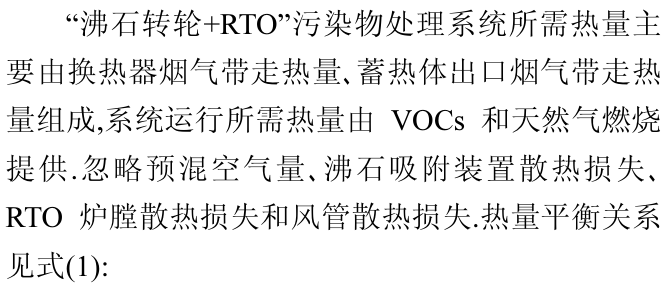

接下來，具體計算過程如下：

河北宏順旺吉環?？萍加邢薰臼冀K致力于打造科技環保，創造藍色未來~
